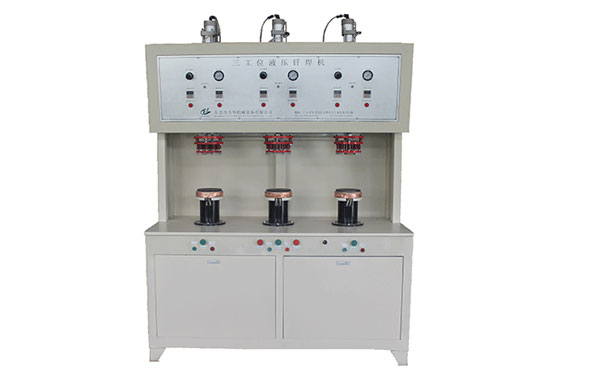

高頻感應加熱釬焊調質處理生產線的組成

        該生產線適用于優質彈簧鋼絲、低合金彈簧鋼絲的高頻感應加熱釬焊油淬火與回火處理。處理鋼絲的直徑為6～ 16mm，處理速度為30～45m．mln-l（平均值），總加熱功率為 610kW。生產線由感應加熱電源、機械傳動、電氣控制三大部分 組成。以下介紹三大組成部分的簡況。

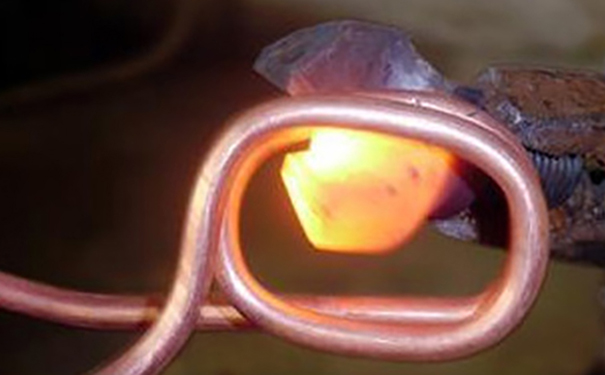

        (1)高頻感應加熱釬焊電源部分  鋼絲淬火與回火采用雙頻電源加熱。 淬火加熱溫度*高為950～980℃，在居里點723℃以下采用頻率 4～6kHz中頻晶閘管電源加熱，在居里點以上采用30kHz的IGBT 超音頻電源加熱，雙頻加熱可以獲得比較高的加熱效率?；鼗鸺訜? *高加熱溫度為650℃，采用頻率4～6kHz的中頻晶閘管電源加 熱。電源采用電壓、電流雙閉環控制，具有內外雙向控制功能，內 揎可用手動，外控可由PLC操控。生產線感應加熱電源的功率配 置情況列于表8-17。

        (2)高頻感應加熱釬焊機械傳動部分生產線機械傳送部分由立式放線機、矯直 機、壓送機、牽引機、剪切機和臥式收線機以及油泵、水泵等輔助 設備構成。運行時，鋼絲在牽引機的拉力下，從放線機上自行下線，按照一定速度經矯直機、壓送機送人淬火感應器（2臺）加熱 到淬火溫度，然后鋼絲進入淬火箱進行噴油冷卻。淬火冷卻后的鋼 絲繼續前進，進入回火感應器（2臺）加熱到回火溫度，再經噴水 冷卻后，經分線器分線并送入相應的收線機，完成全程調質處理。

        (3)高頻感應加熱釬焊電氣控制部分生產線的電氣控制系統主要有以下部分組 成：即機械傳動部分、感應加熱部分、*采集及控制、附屬設備 的控制四個部分。以下僅對速度、溫度控制做簡單介紹。

        ①鋼絲前進速度的控制  速度控制系統必須完成放線、矯直、壓送、牽引和收線5臺電機各自的速度控制和5臺電機之間的速度 協調控制。5臺電機均采用變頻器調速并由PLC統一進行速度給 定，保證了速度的穩定性和精確性。為使5臺電機協調運轉，必須 使5臺電機帶動的輥輪具有相同的線速度。由于電機的轉速與輥輪 的線速度有一定的比例關系，即Vm：Vg=k。故在觸摸屏上只需調 整相應的是值，*可以得到每臺電機帶動的輥輪具有相同的線速 度，從而使5臺電機能坍調運行。

        ②加熱溫度的自動控制  溫度自動控制系統的作用是保證鋼 絲淬火和回火加熱溫度的準確性和穩定性。生產過程中，通過紅外測溫儀將淬火和回火溫度信號傳送給PLC，并將溫度信號與淬火、回火給定溫度進行比較。根據實際測量溫度與給定溫度的差值，經 PI控制環節求出控制量，并對淬火與回火加熱功率進行調節，使 淬火溫度與回火溫度得到滿足，從而達到可靠的溫度調控。目前， 利用這種控溫方法可將感應加熱鋼絲溫度控制在±5℃水平。
