變頻設備輸出電流的頻率取決于主振蕩回路上的電感與電容。振 蕩 回路 由電子振蕩管和電感從、蛛及電容Ciz.C13組成，并與變壓器B6的初級及電容C,s構成加熱直接禍合。

　　一 、 原理

　　高頻機作業原理：高頻電流流向被繞制成環狀或其它形狀的加熱線圈（通常是用紫銅管制作）。運用被加熱物體內存在電阻，會發作許多的焦耳熱，使物體自身的溫度靈敏上升，因而到達對一切金屬材料加熱的意圖。

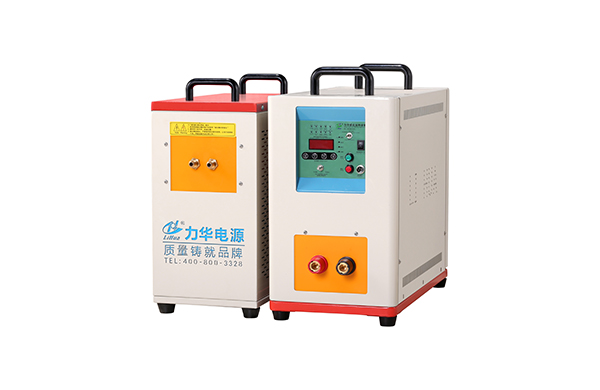

　　我公司高頻設備LH100-C2為電子管式變頻，即一個大功率的電子管自激振蕩器。50Hz三相380V電流經陽極變壓器升壓后整流成13kV的直流電流，經過電子管自激振蕩器變換為高頻交流電，再經過淬火變壓器降壓輸出給感應器加熱工件。

　　振蕩與加熱回路的禍合選用帶短路線圈的自禍變壓器藕合電路。振蕩管的反響電壓由反響線圈次級117及分壓電容C113構成組成電壓，供應振蕩管的柵極。振蕩管的起振與停振由柵壓操控，在柵極加上由封閉電路供給的1 OOOV負電壓，當陽極上的直流高壓被封閉時停振；加熱繼電器常開觸點閉合時，柵極的負電壓接地，負壓切除，振蕩管發作陽極電流開端作業。

　　二 、 運用

　　高頻感應加熱淬火在熱處理出產中廣泛運用，具有加熱速度快，易操控，出產率高，氧化脫碳少，淬火工件變形小，勞動條件好，無污染及易完結機械化、主動化等長處。高頻設備首要應用于工件的外表熱處理，如齒輪輪齒及銷套軸的外表淬火，可進步其外表硬度，添加耐磨性，并可用于焊接熔煉。

　　1、高頻機用于焊接范疇：：各種金鋼石復合片鉆頭的焊接；各種硬質合金刀頭、鋸片的焊接；各種截齒、釬頭、鉆桿、煤鉆頭、風鉆頭號礦山配件的焊接。

　　2、高頻機用于淬火范疇：各種齒輪、鏈輪、軸類的淬火；機床職業的機床床面導軌的淬火處理；五金東西淬火。

　　3、高頻機用于透熱范疇：各種高強度螺栓、螺母的熱鐓；熱軋麻花鉆；直徑80以內一切零件的透熱鑄造。
