①單根大直徑彈簧圈本身直接采用數控淬火機床電阻加熱進行熱處理淬火及回火處理，效果優(yōu)良，全部能達到技術要求。如果采用其他熱處理方式，則質量達不到技術要求。

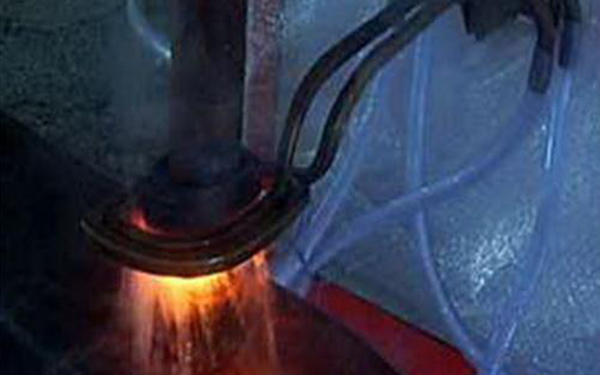

    ②將數控淬火機床工件兩端卡在電接點上進行直接電阻加熱熱處理。

    ③在單圈彈簧兩端施以電壓，使電流通過其中，利用數控淬火機床工件本身的電阻使它發(fā)熱到所需的溫度。

    ④數控淬火機床工件加熱時由內往外加熱，與其他熱處理加熱不同，其他加熱方式大部分是由工件外部向內加熱。

    ⑤數控淬火機床工件材質如果是65Mn，臨界點A。．721℃，A。?；駻。。 745℃．A，，670℃，A，，741℃，M，270℃，淬火加熱溫度(820± 10)℃，冷卻介質為油冷，回火溫度為400℃，水或空冷，水冷更好。

    數控淬火機床工件材質如果是65S12 Mn，臨界點A。．755℃，A。?；駻。。 810℃，A，，700℃，Ar3 770℃，M。305℃，淬火加熱溫度(860± 10)℃，冷卻介質為油冷，淬火后硬度≥60HRC，回火溫度為(400±10)℃，水或空冷，*好永冷。
